朱峰社區在本節教程中為大家介紹使用maya利用動力學創建牛頓擺,大家也可以一起來制作哦~~~

首先看一下效果圖。

效果如圖2。

1、創建一個nurbs立方體,并通過縮放工具將其變形成如圖的形狀,較長的方向為z軸。

2、創建一個圓柱體,通過縮放工具變形后放在一端,然后再選擇復制工具edit/duplicate,設置如圖。

3、在側視圖中用ep curve tool繪制中間的和左邊,并插入圓管的直線段(選項如圖)。彎曲部分為兩段圓弧,圓弧創建完成之后,將兩圓弧和豎直線進行相接,使用align curves命令,選項如圖,然后復制出另一邊的曲線,最后將所有線段兩兩相接。

4、創建一個圓,然后按shift選擇剛才我們創建的曲線,選擇extrude命令,擠壓出上面的管道,然后復制出另一邊的。圓的直徑應和豎直的圓管直徑相同。

5、創建一個球體,然后將它放置在圖中所示的位置。

6、創建一個圓環,縮放并旋轉它,然后將它放置在圖中所視的位置,用來做為球體的吊環。

7、在前視圖中用ep曲線創建兩段直線,左邊起點為金屬管的底部,右下端終點為剛才創建的圓環的左側,也可以只創建一段復制另一段。

8、再創建一段弧,將兩條直線和弧互相聯接。這樣就形成了吊著小球的細繩的路徑。

9、再創建一個圓,并按shift選擇剛才創建的曲線,選擇extrude命令進行擠壓出細繩。

10、將它們進行復制,排列成像圖上這樣,互相之間不要接觸,留一個小一點的縫隙,將下面的立方體用round tool做成圓角,半徑可以自設,在每一個角和三個邊上一起使用round tool工具。

 11、把小球全部選定,選擇create active rigid body命令。這樣就將它們都設置為主動鋼體。

12、把小球全部選定,選擇fields/gravity命令。這樣就是為了給它們加上重力。

13、先把小球和細繩隱藏起來,只留第一個小球,選擇fields/gravity命令。

14、將constraint type選擇如圖中所示,勾選set initial position,其中的z值即為小球的z值x,y分別為細繩與左上端鋼管接觸位置的坐標。創建后再重復此操作,將x值改為右側的坐標,如果你沒有改變中心點,那么你只需要將負號去掉,這樣就創建了兩個nail鋼體約束。

15、創建之后效果如圖,選擇細繩按shift選擇小球按下p鍵,指定小球為細繩的父物體,當小球移動時細繩會跟著動,同樣將細繩指定為圓環的父物體。此時播放動畫,會發現球體根本不會動。因為這沒有初始的動力,其它球體設置方法相同。

16、將第一個小球和其它小球的屬性設置如圖。

17、將我們創建的重力選擇,設置其屬性如圖,magnitude的重力大小可以自己調節。

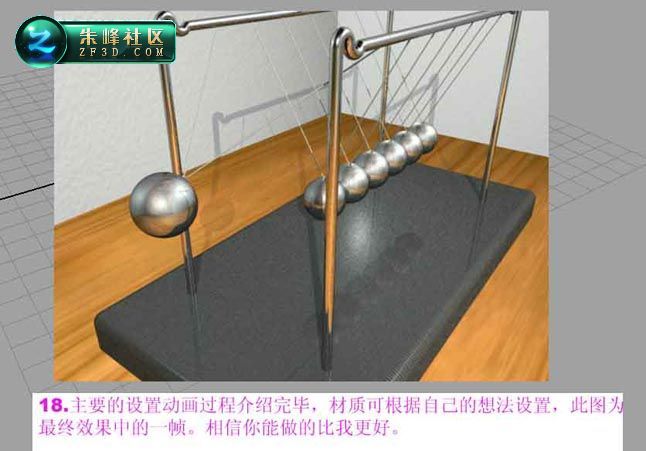

18、效果如圖。
