使用MAYA打造逼真可口可樂瓶

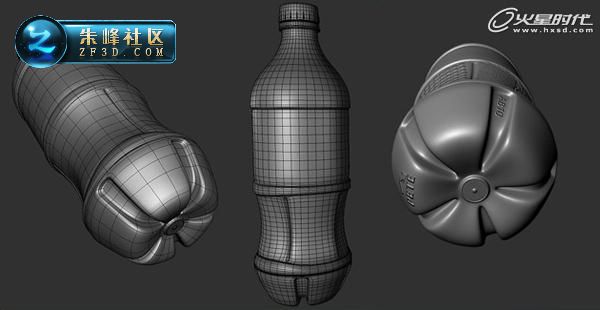

朱峰社區在本教程中為大家介紹使用maya打造逼真可口可樂瓶。教程的目的是想教你如何使用maya制作可口可樂瓶�？赡苣銜�(huì)覺得制作這樣一個瓶子沒有太大的難度，但是你可能會忽略一些看起來不重要的細節，使你的最終效果看起來并不那么完美。我會嘗試著給你一些意見，幫助你在maya中建模的工作流程更加清晰。

好，我們開始要盡量找到多一些的參考圖片，它們可以幫助我們?cè)诮�模中輕松不少。下面就是我從網上找到的一些參考圖片。（圖01）

圖01

在這個教程中我們將創建“經典可口可樂”，因?yàn)樗�有一些�?fù)雜的細節。我把模型劃分為三個部分（頂部-中部-底部）。這樣可以方便我們控制每一部分。（圖02）

圖02

首先，打開maya，在側視圖中創建一個“image plane”。（圖03）

圖03

確定這個“image plane”的x軸中心是一個負數值，這樣就不會擋住你的模型了。（圖04）

圖04

我們使用ep曲線工具繪制出瓶子中部模型的一半輪廓線。這里繪制完后要確定中心點在瓶子上。（圖05）

圖05

然后選擇surfaces→revolve，所有設置都為默認即可。這樣，我們就有了一個基本的形狀進行工作了。（圖06）

圖06

因?yàn)檫@個形狀是nurbs surface，我們需要把它轉換為polygon mesh。進行modify > convert > “nurbs to polygons options”操作。按照?qǐng)D中的設置然后點擊確定。

type: quad
tessellation method: general
u type: per span # iso params
number u: 1
v type: per span # of iso params
number v: 3

為什么我會把u,v設置為1和3，因?yàn)槲也幌雙oly shape失去太多的細節，但仍然希望它是一個低模。如果你對比老版本的nurbs surface，你可以發現我們已經失去了一些曲率，不用擔心，因?yàn)槲覀兛梢栽谒�完成后使用一個mesh smooth。同樣，我們不再需要nurbs surface，所以刪除它就可以了。（圖07）

圖07

現在在edit mesh下選擇“insert edge loop tool”和在邊緣位置添加一些新的edges。然后使用select >select edge loop tool，選擇剛才添加的edges，再點擊鍵盤上的r鍵，把它們向內側縮放一點。這樣做的原因是，想讓這些線有一個深度，你從圖中可以看到效果。（圖08）

圖08

提示：當選中中間部分后，按鍵盤上的3鍵可以看到模型平滑的效果。按1鍵回到普通模型的樣子。要注意這個功能只有在maya2008或者更高的版本才能使用。（圖09）

圖09

選擇對象的一半并刪除掉，然后選中另一半使用實例復制出來。（圖10）

圖10

接著，按照?qǐng)D中所示一定頂點。盡可能的把頂點與參考圖片進行匹配。（圖11）

圖11

選擇瓶子的上邊緣并把它們擠出來制作瓶頸，如圖中所示。（圖12、13、14）

圖12

圖13

圖14

我們使用一個poly cylinder參數如下：
radius: 2.72
height: 2.484
subdivision axis: 20
subdivision height: 1
subdivision caps: 1

選擇下部的頂點，然后使用縮放工具把它們向外縮放一點，然后刪除底面。然后選擇下部的邊緣線，把它向內進行擠壓。（圖15）

圖15

創建一個“poly pipe”把它放在蓋子的下面。這個時候，瓶蓋就差不多做好了。（圖16）

圖16

制作一個三角形花紋，把它均勻的排列在瓶蓋上面。你可以使用vertex snap tools保持“v”確保花紋是正確對齊的。確保中心點都正好在瓶蓋中心。按鍵盤上的e鍵切換到旋轉模式，旋轉復制出20個花紋。（圖17）

圖17

有很多不同的技巧來制作瓶底。下面是我想出的一個方法。首先，創建一個簡單的poly sphere，下面是它的設置。

radius: 7.5321
subdivisions axis:   20
subdivision height: 8

使用select edge loop tool在瓶底和球體相接的部分添加一條新的edge，然后刪除上半部分。（圖18、19）

圖18

圖19

選擇球體底部的所有定點，使用縮放工具向y軸進行縮放，直到他們與上一圈頂點平行。可以看到圖中的顯示作為指南。（圖20）

圖20

制作完后，按一下3鍵看一下平滑后的效果。（圖21）

圖21

下一步，在底部添加新的環形邊。指定一個紅色材質給那些多邊形，這部分我們不需要制作的。這樣的話，你就可以專心制作其它部分，當我們制作它們之間的多邊形時也不會混淆。（圖22）

圖22

現在，擠壓這個多邊形的中心部分。如圖中所示。（圖23）

圖23

然后，我們選擇標有材質部分之間的多邊形，把它們向內擠壓兩次。（圖24）

圖24

這是我們目前制作的樣子。我給了它一個不錯的blinn材質，所以我們不會看到紅色區域了。（圖25）

圖25

首先，我們把這兩個部分進行合并。正如我們?cè)谶@個教程前面看到的，中間部分和底部是兩種不同的細分?jǐn)?shù)。要解決這個問題，我們給中部添加一些新的環形邊與底部邊緣進行匹配，然后刪除掉那些不匹配的所有邊就可以了。（圖26、27）

圖26

圖27

當你完成后，合并中部和底部相連部分的所有定點，并向內側進行擠壓。再給這個新對象命名為“bottle”。（圖28）

圖28

在這一步，我們將給模型添加一些精確度。只需要移動它上面的頂點，把它們擠出一個面制作一個基本插槽。在這個模型中我們需要制作4個插槽。（圖29）

圖29

下面就是需要把它們結合在一起了， 這一步很簡單。除了瓶蓋上的花紋把其它部分都結合在一起并命名為“coca_bottle”。為什么我要這樣做呢？因?yàn)楫?dāng)我給模型添加mesh smooth時，花紋部分就會變成圓形，那不是我想要的。而且，在你結合它們之前確定刪除歷史。

這張圖就是添加了mesh smooth后的效果。（圖30）

圖30

下面就是uv map的制作了，我們使用“uv layout 2”來設置uv。選擇鏡頭中的“coca_bottle”，然后把它輸出成一個obj格式。把它加載到“uv layout 2” 中，uv布局如圖中所示。（圖31）

圖31

當你完成了uvs的制作，導出模型并回到maya中�；�紋的uv map很簡單，我們可以使用maya里的平面映射來制作。（圖32）

圖32

傳遞一個物體的uv map到另一個物體上，選擇一個uv布局好的物體然后再選擇另一個沒有布局好的物體，使用mesh下的transfer attribute options。設置如下。

對其余的19個花紋都進行這一步的操作。當你制作完畢后，所有的頂部花紋都應該完美了。把它們合并為一個物體，命名一個新名字叫“cap’s tread。（圖33）

圖33

選擇“coca_bottle”，進入uv貼圖編輯器。選擇polygons > uv snapshot。參數設置如下。（圖34）

圖34

把uv圖導入到photoshop中后，按“ctrl+i”反轉顏色。給它重新命名為“uv_reference”。（圖35）

圖35

選擇“uv reference” 這一層，改變它的疊加方式為相乘。（圖36）

圖36

現在，我們需要搜集一些圖片制作可口可樂的標志，和瓶子上面的小點點。我們使用下面的貼圖制作標志下面的點點。（圖37）

圖37

這是我找到的一張標志。把它的顏色轉變?yōu)楹诎咨�。（圖38、39）

圖38

圖39

現在我們已經有了所有的貼圖，現在我們要做的就是調整它們的uv。圖中是我想的樣子。制作完后儲存一張tga格式。（圖40）

圖40

使用一個blinn材質應用在我們的凹凸貼圖上。凹凸值減少為0.04左右。確保反射值為0。（圖41、42、43）

圖41

圖42

圖43

給我的可口可樂瓶應用一個blinn材質。這時候我們可以從視圖中看到我們的凹凸貼圖了。你到這也應該會得到類似的樣子。（圖44）

圖44

這就是最終完成的樣子。（圖45、46）

圖45

圖46
