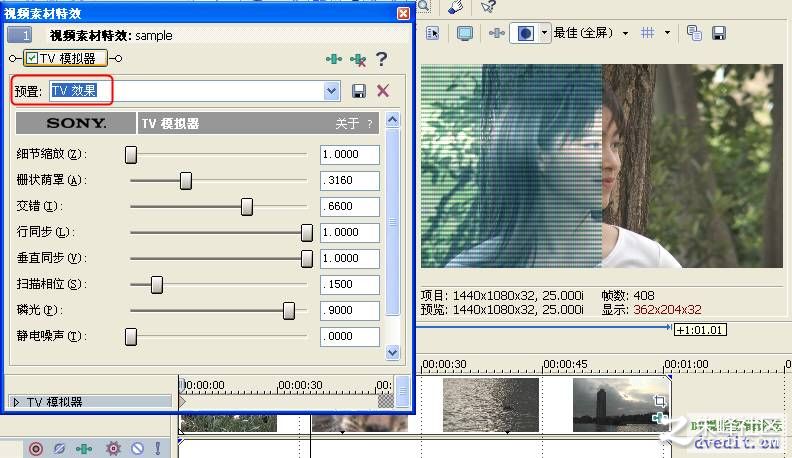

03淺探vegas的視頻特效——TV模擬器

它是一個模仿電子顯像管(CRT)電視顯示效果的濾鏡.



要深入了解各參數的含義,得了解一些電視電子知識,要知道各參數的效果,把預設調整為無效果,然后逐個拖動滑塊可以較形象體會到.


行(水平)同步:控制電子束從右邊返回到左邊掃描起點(屏幕的左端),也叫行逆程.
垂直(場)同步:控制電子束從底部返回到頂部,也叫場逆程.


摘錄網上一些資料供大家參考:
      CRT的工作原理：CRT(陰極射線管)顯示器的核心部件是CRT顯像管，其工作原理和我們家中電視機的顯像管基本一樣，我們可以把它看作是一個圖像更加精細的電視機。經典的CRT顯像管使用電子槍發射高速電子，經過垂直和水平的偏轉線圈控制高速電子的偏轉角度，最后高速電子擊打屏幕上的磷光物質使其發光，通過電壓來調節電子束的功率，就會在屏幕上形成明暗不同的光點形成各種圖案和文字。

    彩色顯像管屏幕上的每一個像素點都由紅、綠、藍三種涂料組合而成，由三束電子束分別激活這三種顏色的磷光涂料，以不同強度的電子束調節三種顏色的明暗程度就可得到所需的顏色,這非常類似于繪畫時的調色過程。倘若電子束瞄準得不夠精確，就可能會打到鄰近的磷光涂層，這樣就會產生不正確的顏色或輕微的重像，因此必須對電子束進行更加精確的控制。

    最經典的解決方法就是在顯像管內側，磷光涂料表面的前方加裝蔭罩(Shadow Mask).這個蔭罩只是一層鑿有許多小洞的金屬薄板(一般是使用一種熱膨脹率很低的鋼板)，只有正確瞄準的電子束才能穿過每個磷光涂層光點相對應的屏蔽孔，蔭罩會攔下任何散亂的電子束以避免其打到錯誤的磷光涂層，這就是蔭罩式顯像管。

    相對的，有些公司開發蔭柵式顯像管，它不像以往把磷光材料分布為點狀，而是以垂直線的方式進行涂布，并在磷光涂料的前方加上相當細的金屬線用以取代蔭罩，金屬線用來阻絕散射的電子束,原理和蔭罩相同，這就是所謂的蔭柵式顯像管。

    這蔭罩和蔭柵這兩種技術都有其利弊得失，一般來說,蔭罩式顯像管的圖像和文字較銳利，但亮度比較低一點；蔭柵式顯像管的較鮮艷，但在屏幕的1/3和2/3處有水平的阻尼線陰影(阻尼線是用來減少柵狀蔭罩震動的一條橫向金屬線)橫過。


這個濾鏡用得不多.
