提取現有的網格-利用Extract抽出制作模型面具

有時可能想用現有的網格創建出新的模型或者配件，ZBrush中的Extract功能可以抽取網格中的任何一部分，輕松創建出新的多邊形網格，本文小編結合一個人物模型面具實例來做具體講解。

打開ZBrush軟件，點擊LightBox選擇Tool，然后雙擊DemoHead.ZTL點擊并拖動得到一個模型頭型，點擊Edit按鈕，進入編輯模式。

Extract會在遮罩上發揮作用，這時需要在頭部位置畫出一個選區，這就是ZBrush要提取分離出來的新幾何體，縮小畫筆可以進行更細致的繪制，按住ctrl鍵然后點擊并拖動鼠標，就可以得到一個遮罩范圍或者說是選區，不管你繪制的是什么，ZBrush都會進行提取，這里我就創建一個面具遮罩。

完成遮罩以后，進入SubTool次級面板，找到Extract選項，如下圖所示，這里簡單介紹一下各選項命令的作用：

E Smt表示Edge Smoothing，它可以幫助光滑被選擇區域的邊緣，有時邊緣會有一些粗糙，ZBrush可以使他們變得平滑。

S Smt 它表示Sur face Smoothing它可以使整個表面變得平滑，但是絕大多數的情況下該按鈕關閉狀態，這樣可以手動平滑特定的地方，而不是通過ZBrush完成，將它降低為0不發揮任何作用。

Thickness，它可以使抽取的幾何體形成一些厚度，如果將它設置為0就不會有任何厚度，如果將它設置為負數值厚度將會添加到遮罩后面。

Thick，提取網格的厚度。

現在來看一下這些設置形成的效果，點擊Extract按鈕就得到了基于面部繪制形狀的新模型，但是此時并沒有生成一個新的SubTool，還需要點擊“Accept”按鈕，該按鈕表示“接受提取多邊形新工具”，可以看到這里創建一個新的SubTool，遮罩部分就變成了網格，列表里也出現了新的網格，選中新的網格，點“Rename”可以給新的網格命名（不支持中文），如圖。有關SubTool的詳細信息請點擊ZBrush中的SubTool卷展欄。

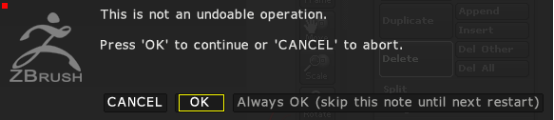

現在點擊這個新創建的面具層，觀察一下效果，有一點點的厚度但不是很明顯，我們把它刪除試試其他設置，直到形成我們滿意的效果為止，點擊SubTool次級面板中Delete，在彈出的快捷菜單中點擊“OK”。

確保選中了頭部，然后移動到Extract面板，給它增加一點厚度，形成更明顯的效果，將厚度值增加到0.1再次點擊Extract，現在可以明顯的看到效果了，面具開始形成了一些厚度，更像我們現實生活中所看到的面具了。
