cad制作逼真的元寶

cad制作逼真的元寶

本例介紹運用AutoCAD打造一個逼真的元寶，教程詳細講解了元寶的建模過程，希望能給對CAD三維繪圖感興趣的朋友帶來幫助～～

先發個剛渲染的元寶圖。
恭喜大家發財！

此畫法是用ACAD07以上版本
首先做個橢圓體

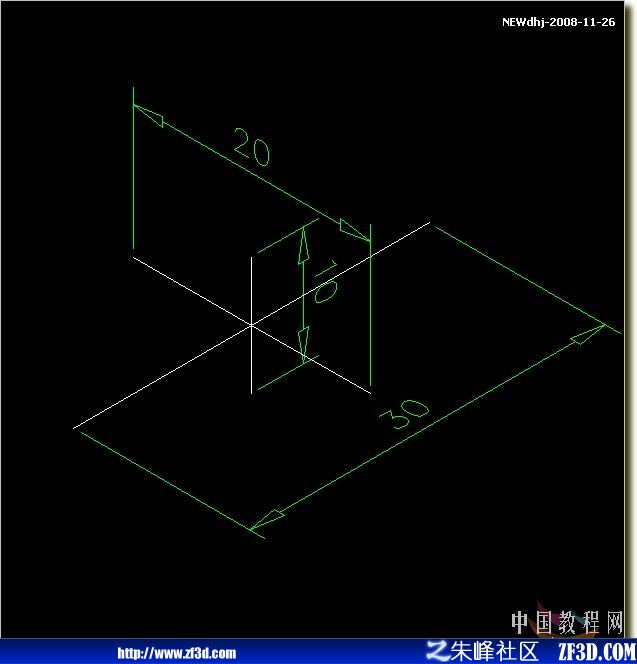

1、X、Y、Z分別做30、20、10中心相交的直線

[next]

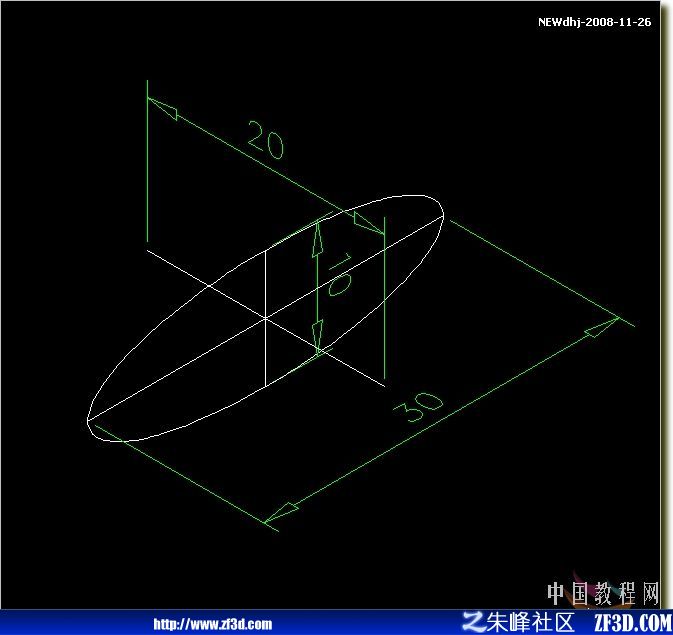

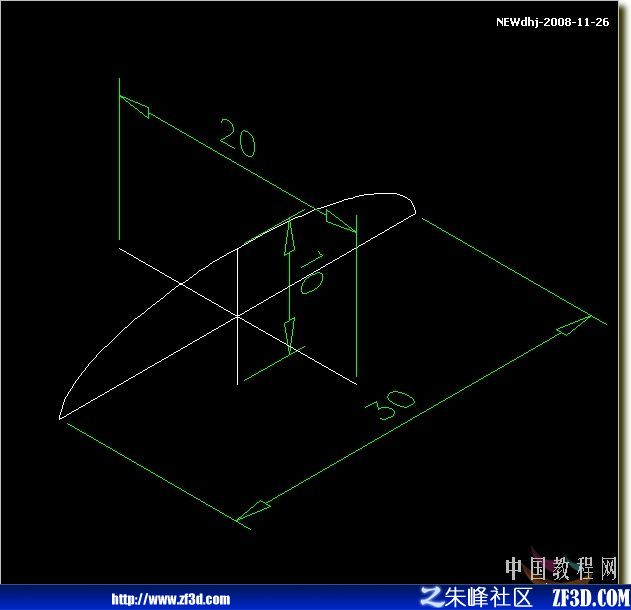

2、如圖做一30x10的橢圓



3、剪切半個

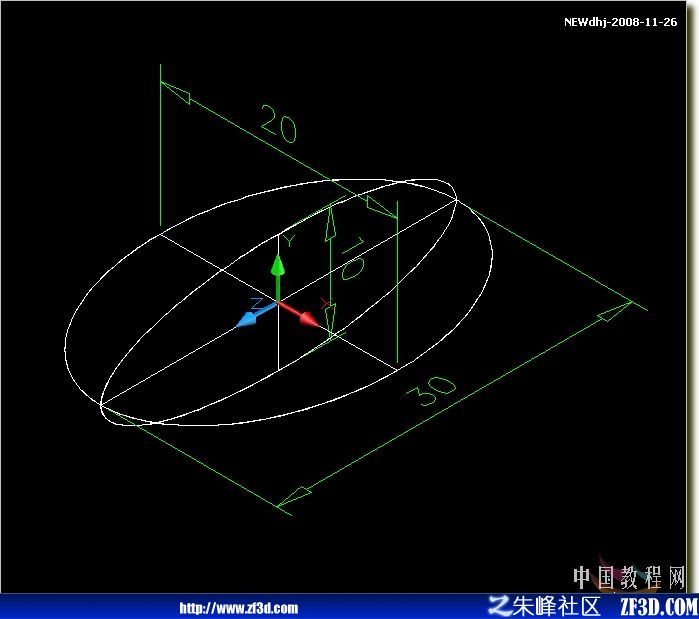

4、再鏡像半個。調整UCS后，相同方法做30x20兩半橢圓弧

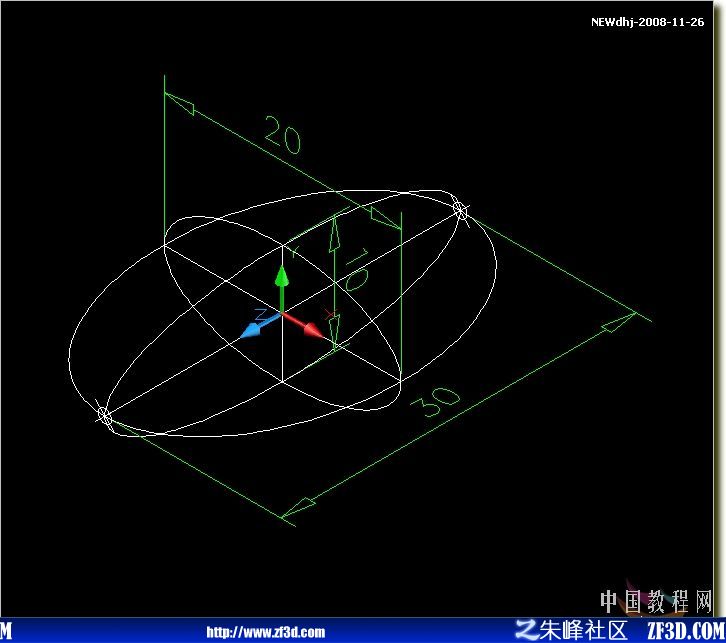

5、再次調整UCS中間做20x10橢圓,然后兩頭各畫一個點

[next]

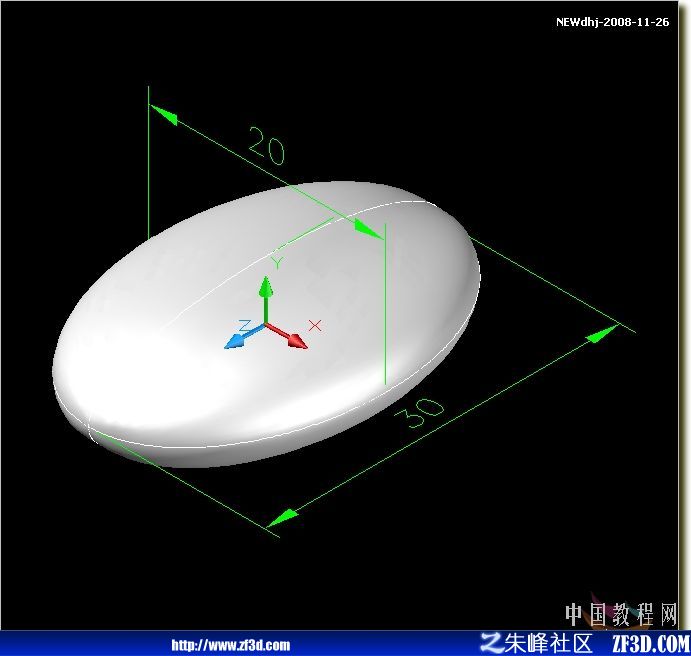

6、導向放樣成橢圓實體

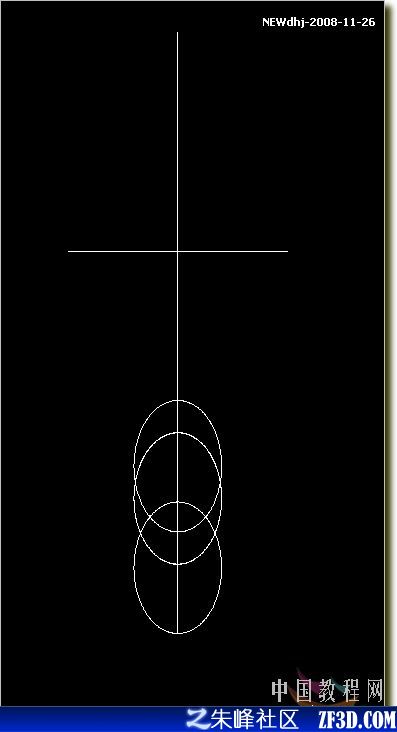

7、將橢圓實體再復制三個做輔助橢圓實體

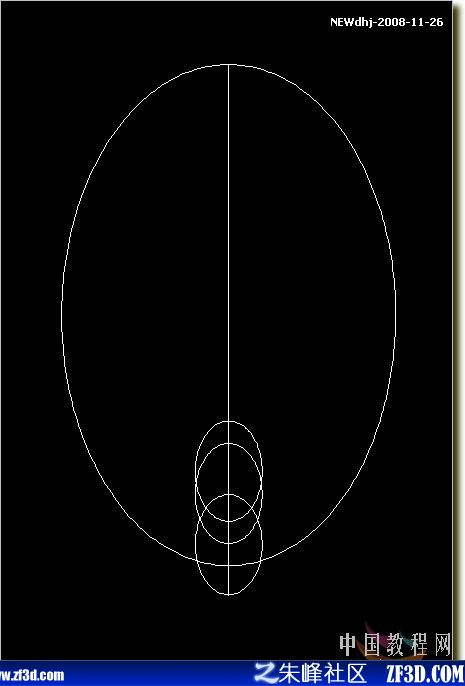

8、把其中一個輔助橢圓實體放大5倍



9、以中心水平旋轉90°

[next]
