制作Vray for SketchUp代理草地

文/David Brufau  譯/韓世麟

本帖譯自Ronen Bekerman博客的免費教程SketchUP V-Ray Proxy Grass

使用軟件：SketchUp, Vray for SketchUp, Photoshop

在3ds Max中制作草地的教程已經有很多了，隨著Vray for SketchUp功能越來越完善，再加上David Brufau教程中介紹的一些思路，在SketchUp也可以做效果很棒的代理草地了。希望大家學習這篇教程后，踴躍的提出問題或者給出你在SketchUp中做草地的方法。

作者簡介

---

David Brufau
David Brufau是一位來自西班牙巴塞羅那的建筑師兼建筑可視化藝術家。他2010年開始專業做建筑表現，主要工具是SketchUp……渲染引擎就使用了Vray for SketchUp。


單片草葉建模
你當然可以使用現成的模型和貼圖，比如幾天前發的帖子《免費草模型-Mischa Winkler制作》，但是我的重點是完全使用SketchUp獨立完成這個流程，這樣你就知道有多簡單了。

這個流程類似于Peter Guthrie在他的博客上發表的基于3ds Max的《Vray草地教程Part 1》和《Vray草地教程Part 2》。

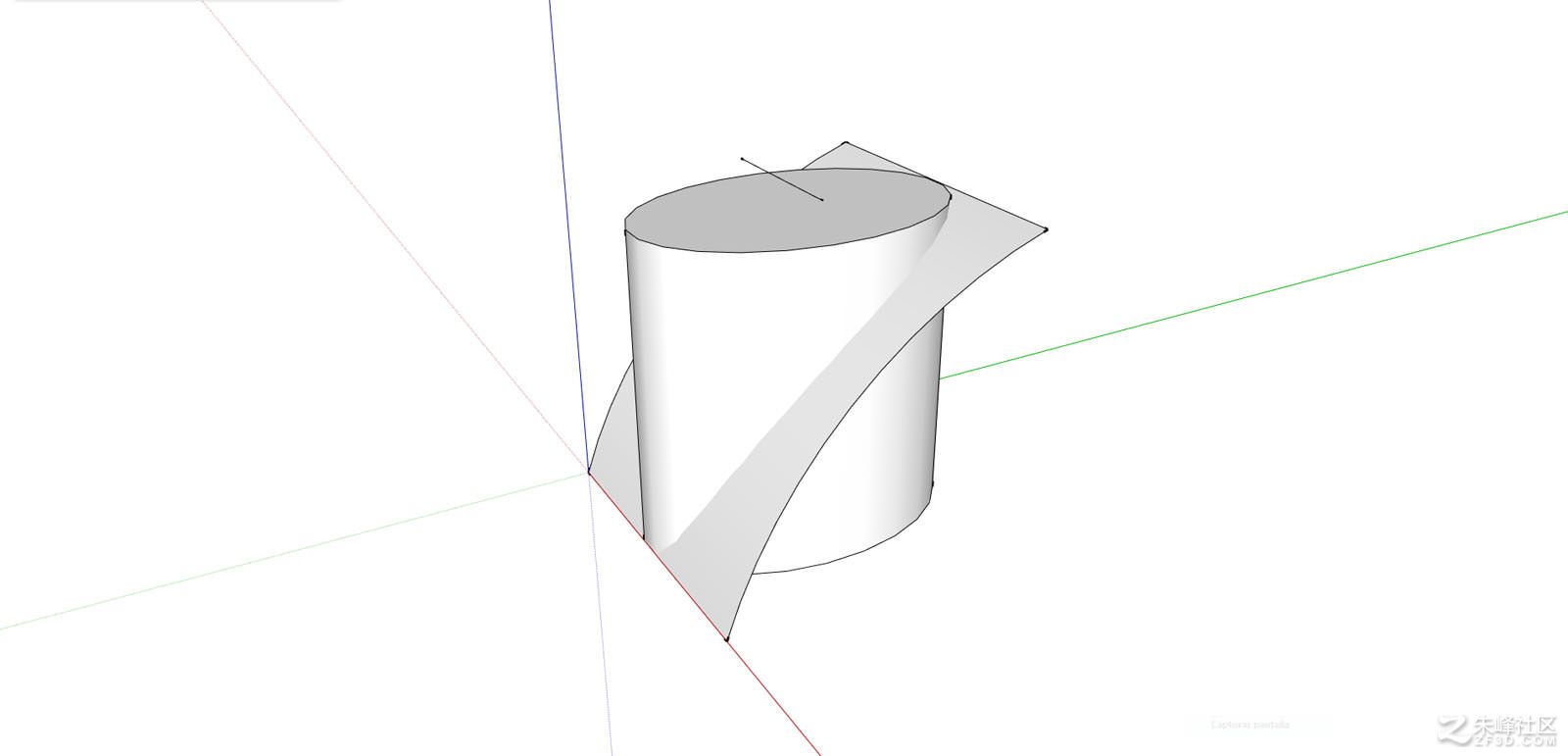

第一步，我們可以非常簡單的做出如圖兩個形體，交錯在一起，它們的交錯面就是單片草葉的基本型。

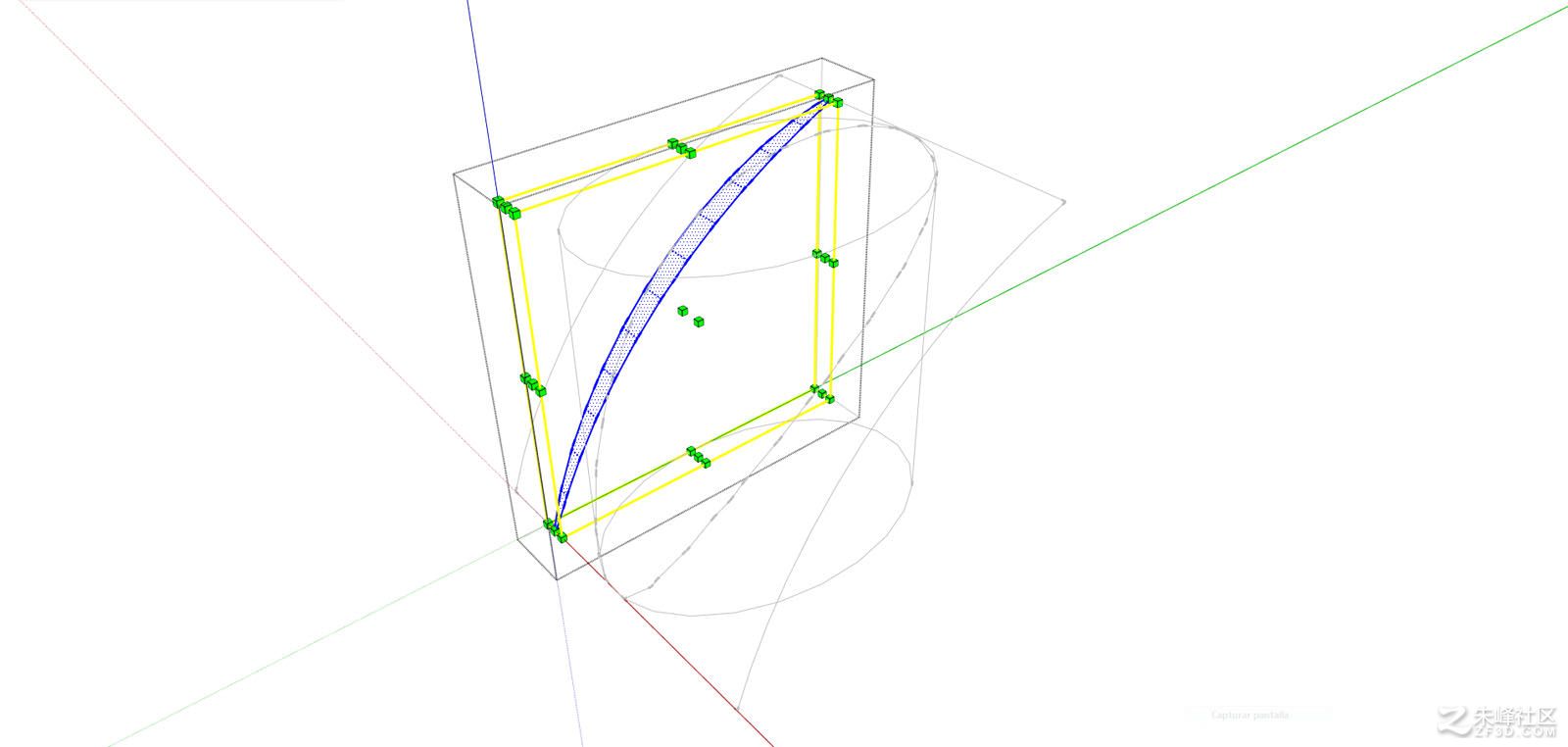

這是結果，分段數取決于上圖的曲線的段數。

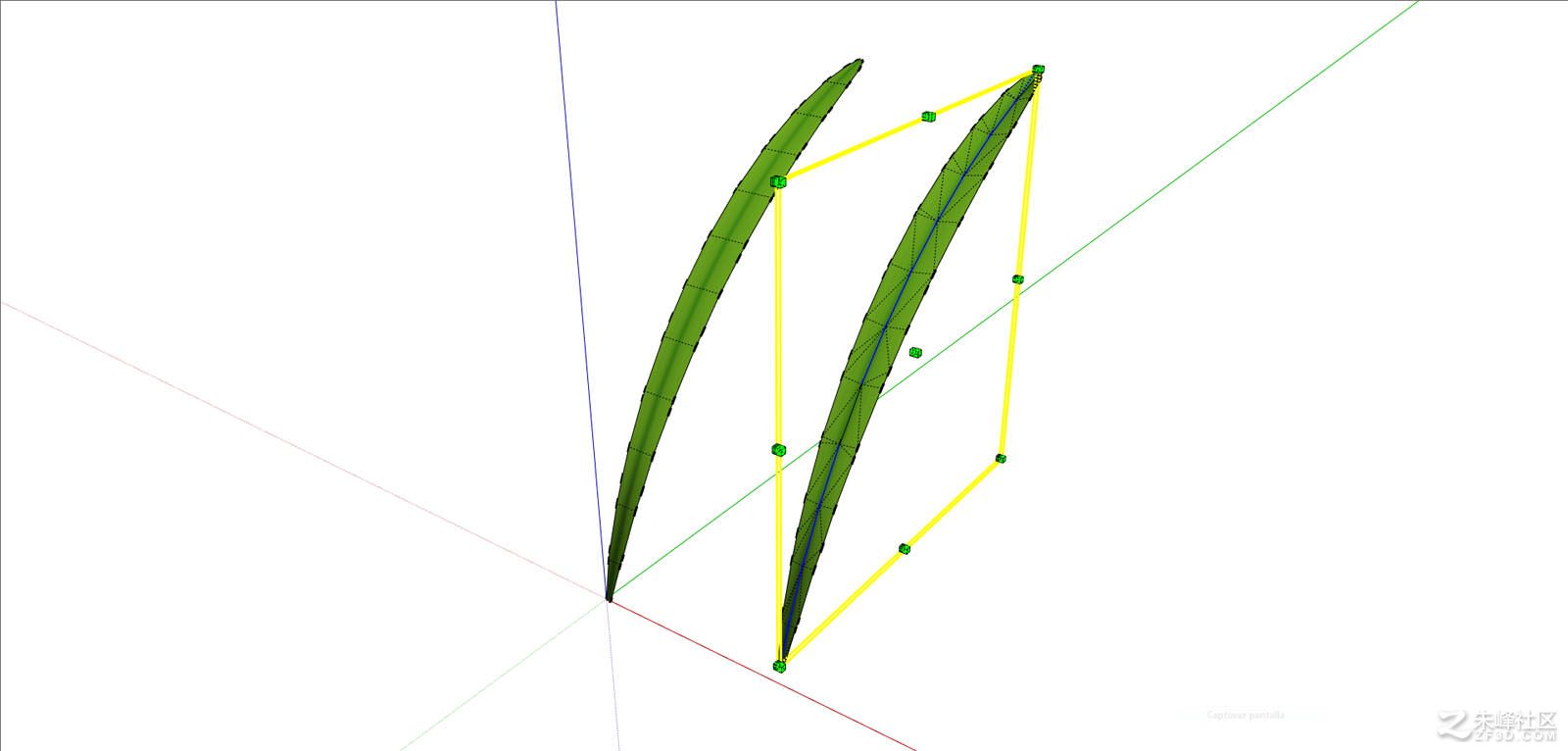

用縮放工具，很方便的就能把草葉變成需要的寬度。

繪制草葉貼圖

草葉貼圖到處都是，還是那句話，這個教程的重點是獨立完成。

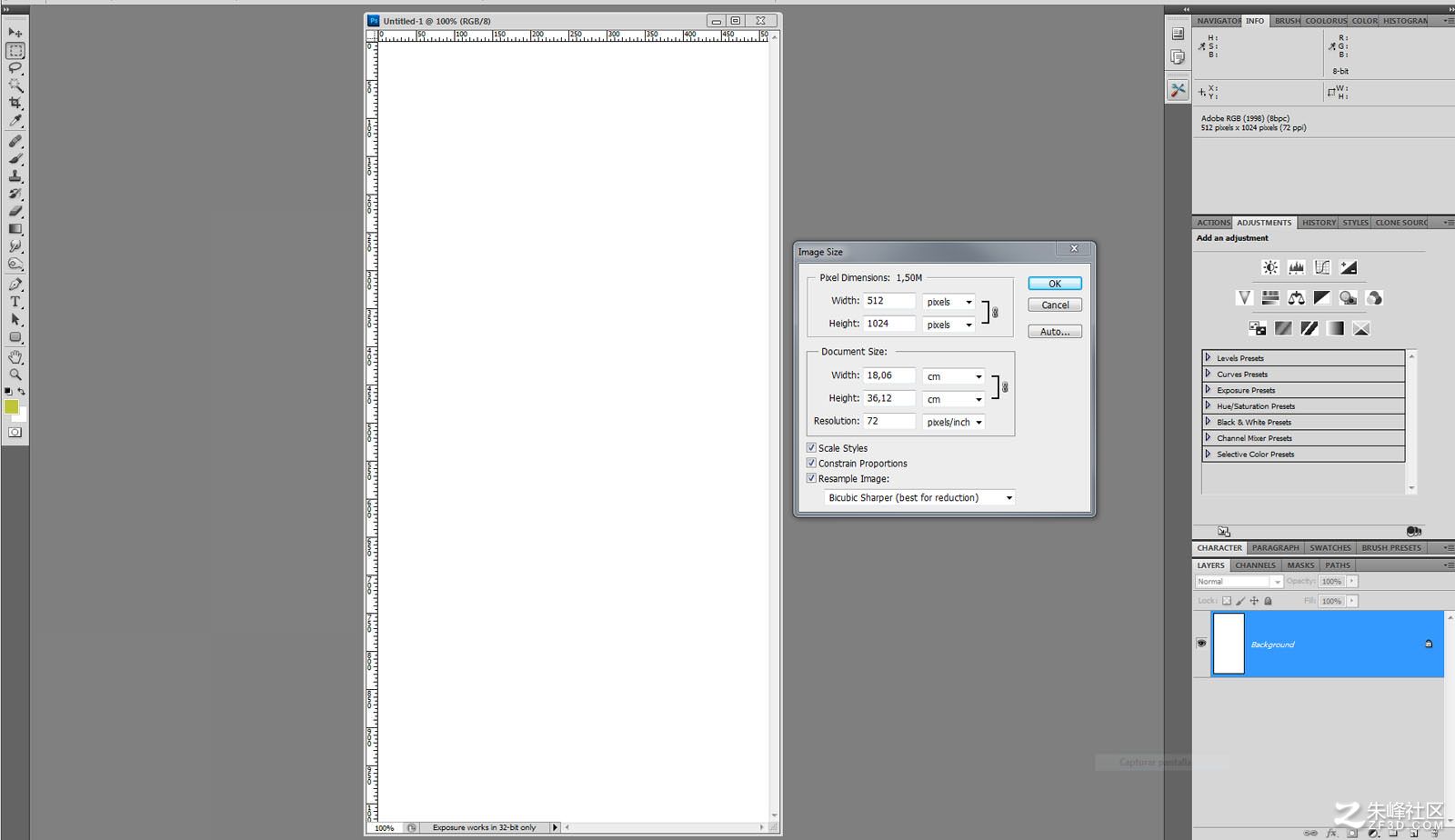

在Photoshop中新建畫布。

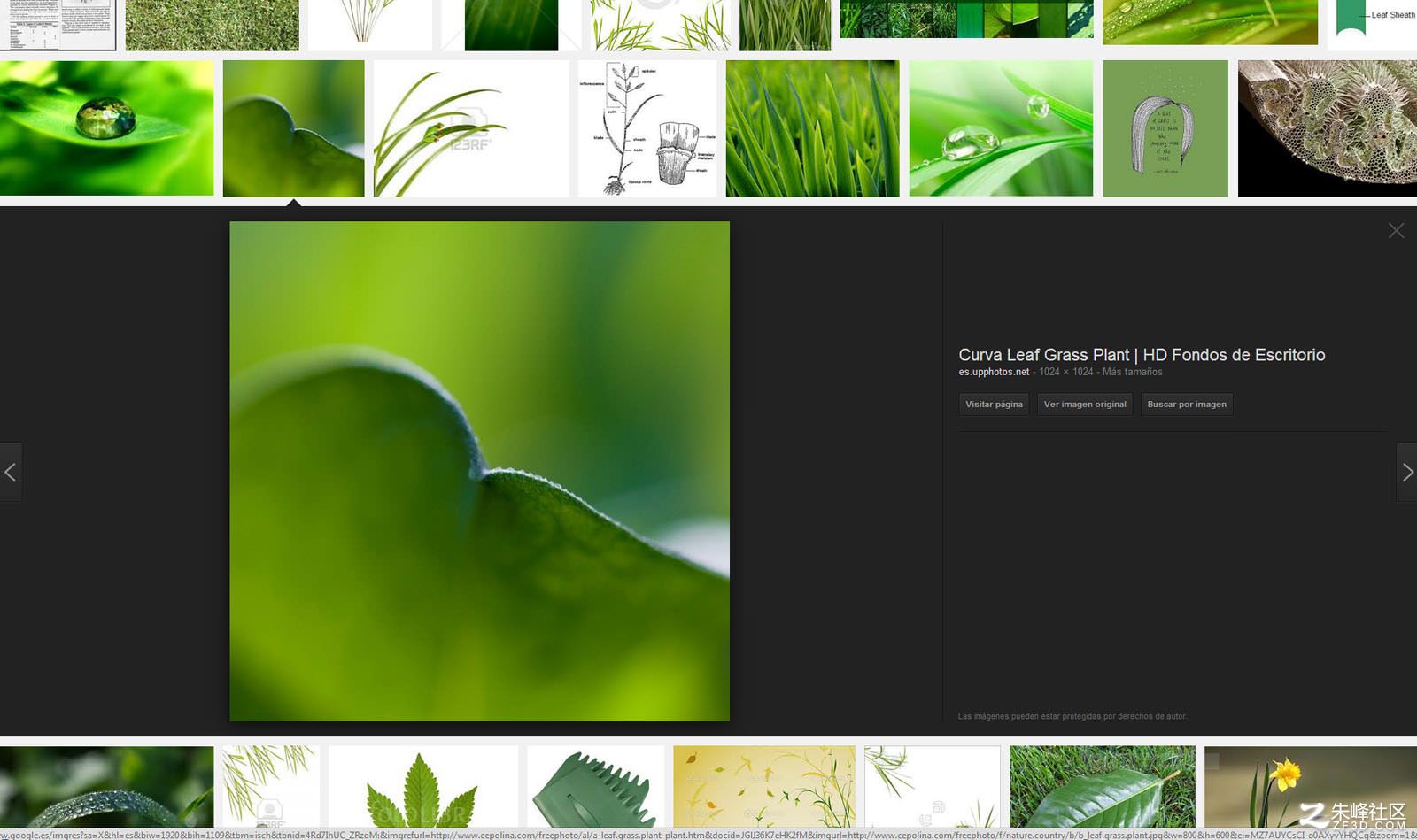

Google了一番以后，我找到了合適的草葉顏色參考。

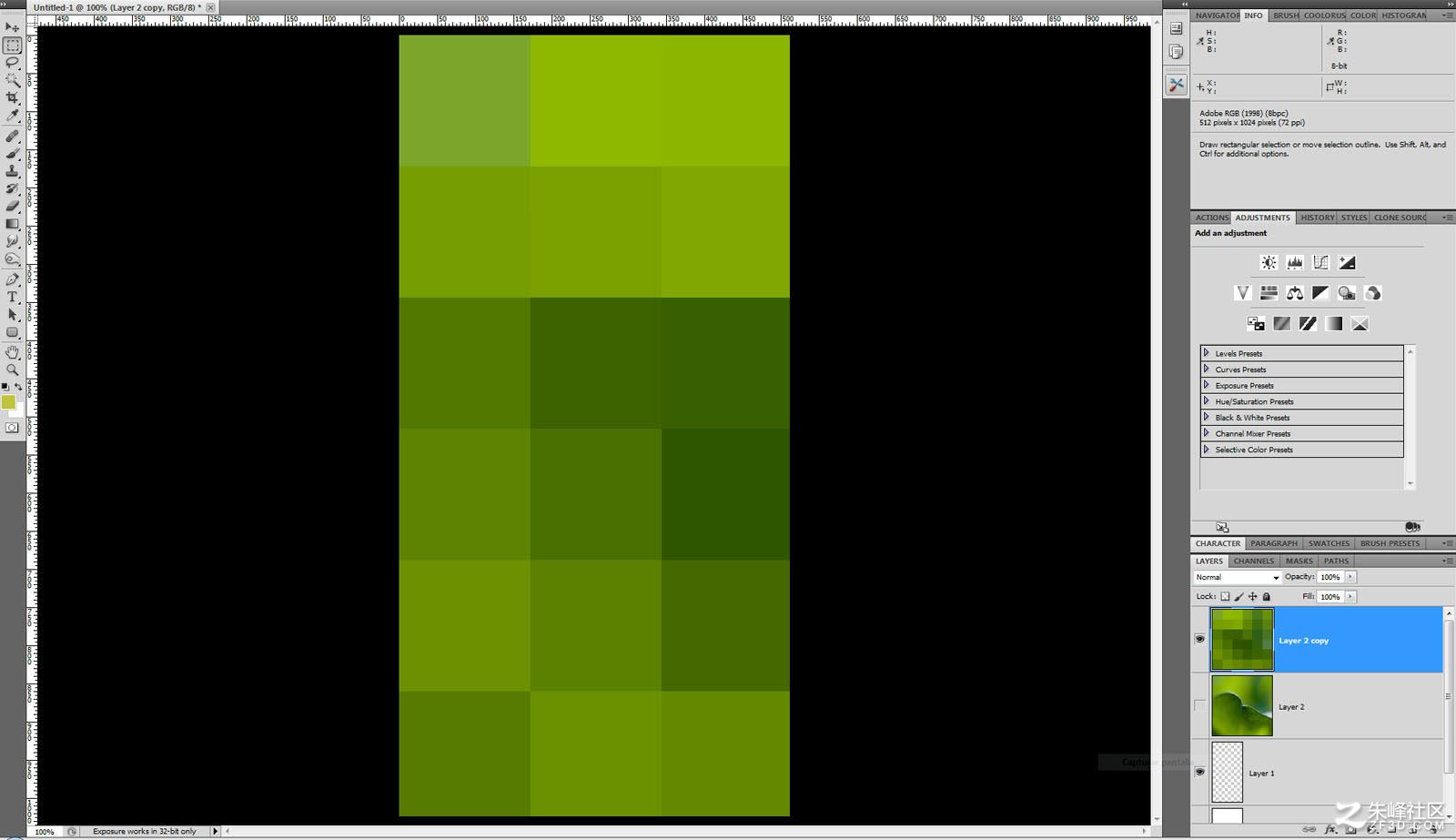

我把圖片貼到了Photoshop里，模糊了一下，因?yàn)槲抑皇且�大概的顏色�?br>

在草葉底部添加明暗過渡。

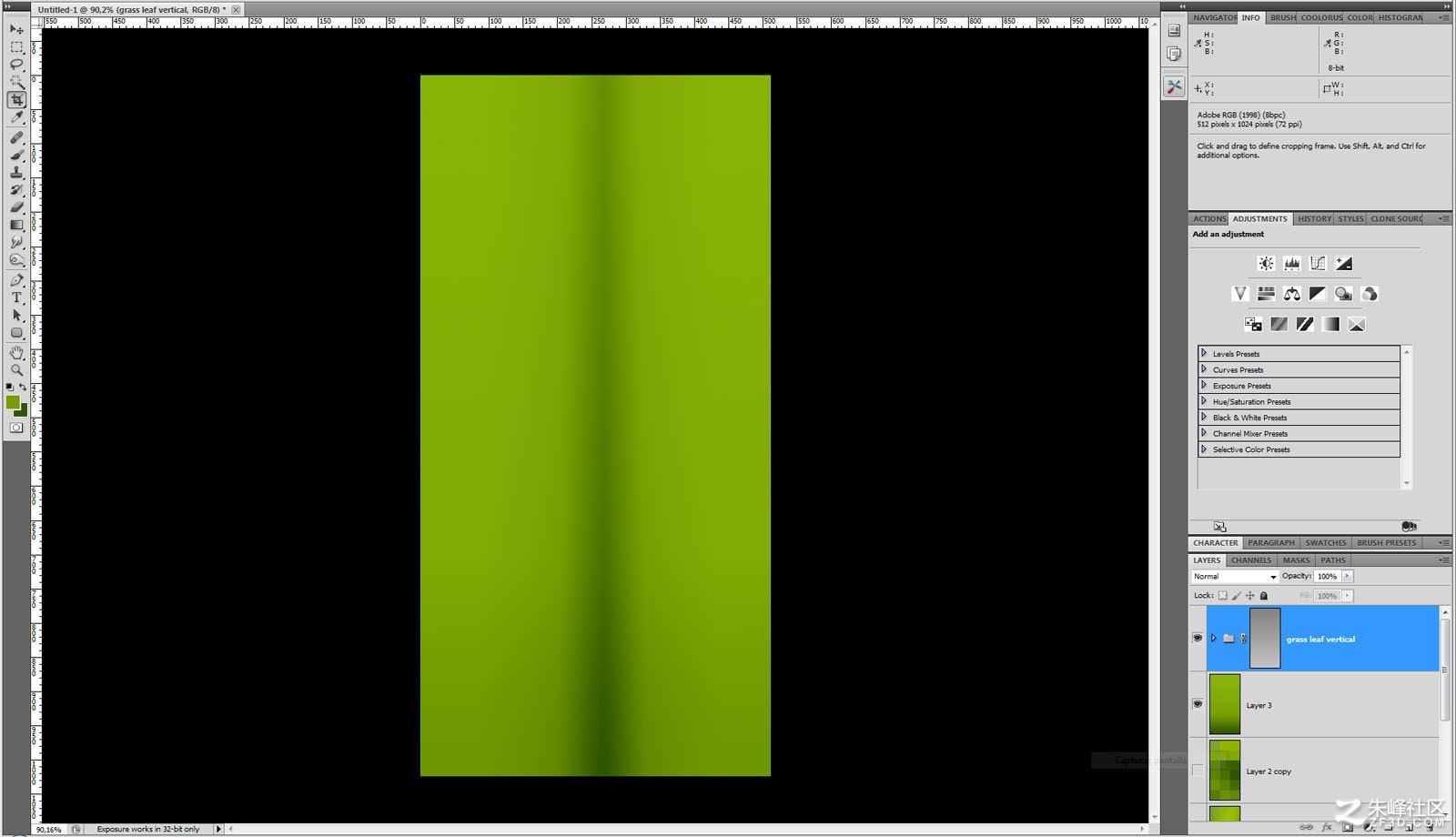

從中心向外繪制草葉中間的凹折。

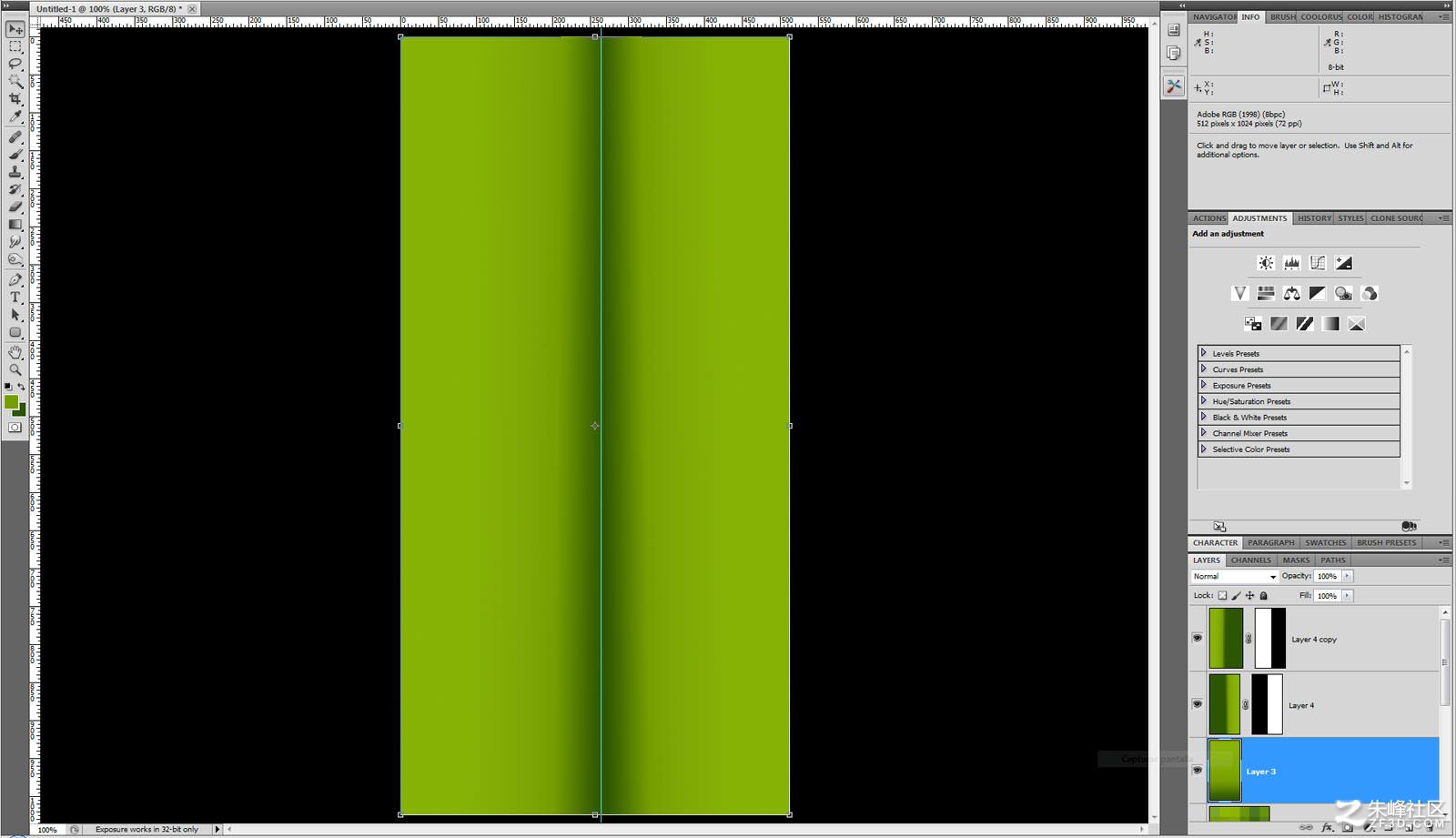

給凹痕添加一點衰減，上邊的部分弱一點。

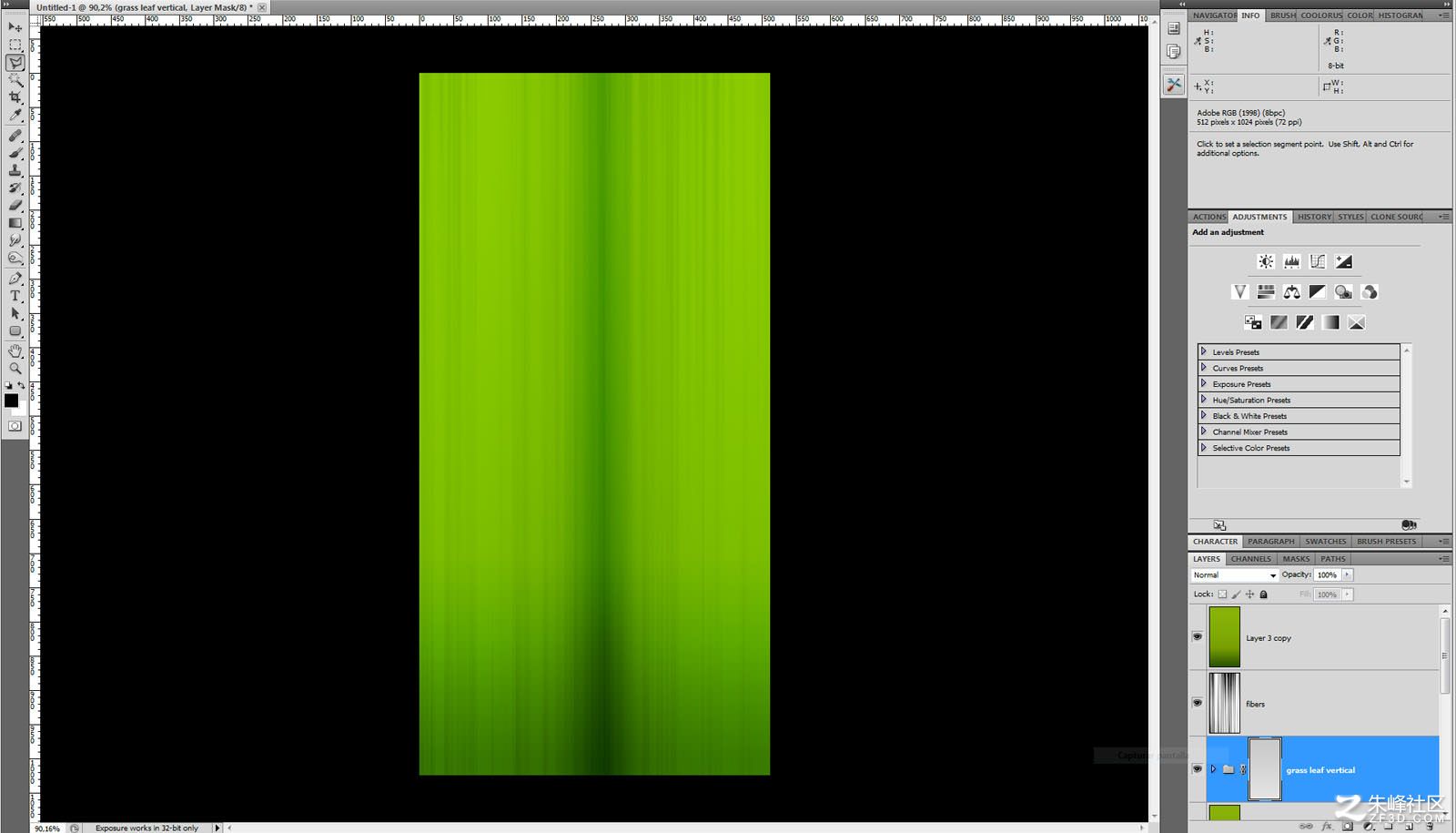

用一個黑白線條素材給草葉增加細節。

這就差不多了！

賦予貼圖

接下來要把貼圖賦予模型。技巧是先把貼圖賦予其中一個面，然后吸取這個面的材質，依次賦予臨近的面，這樣坐標就是連續的。

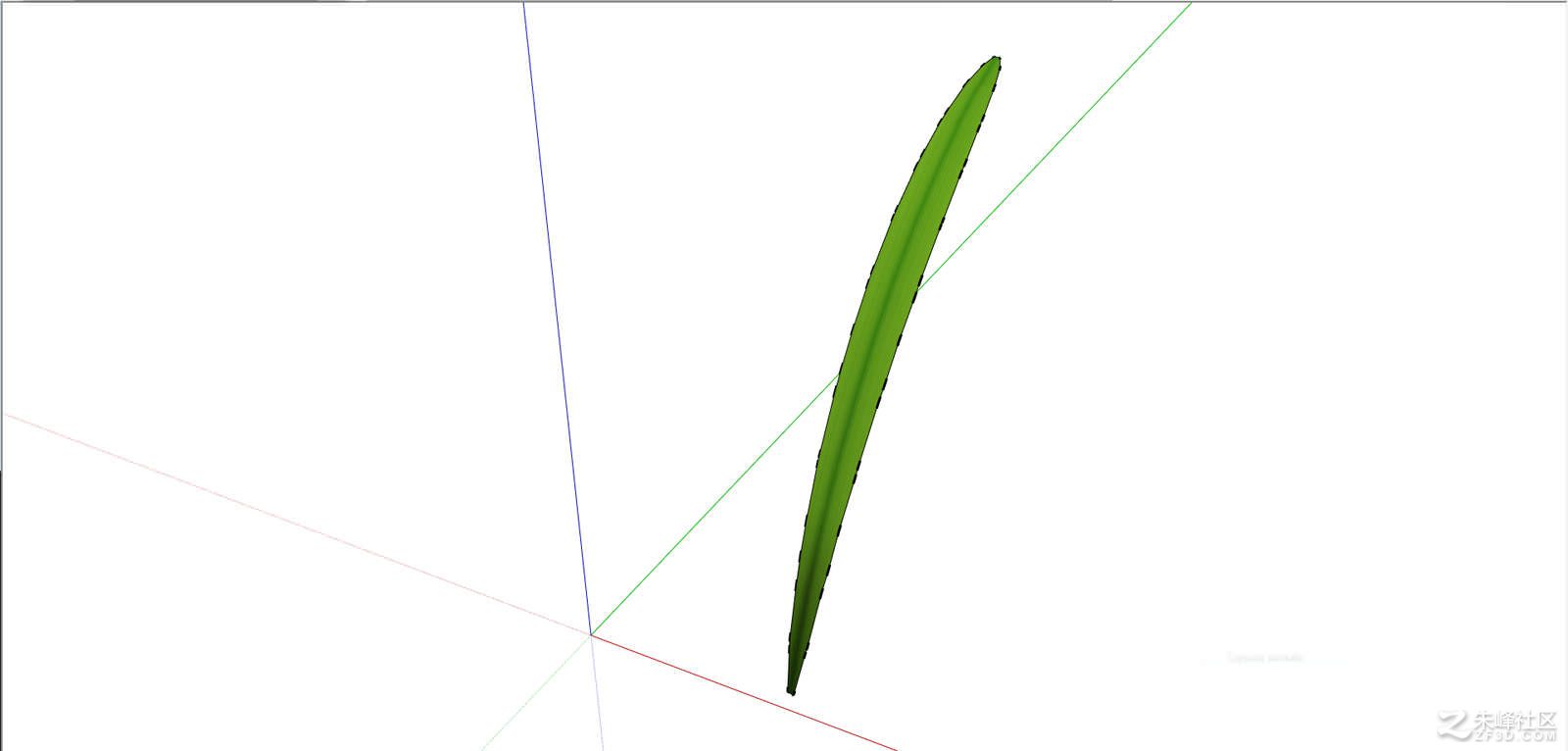

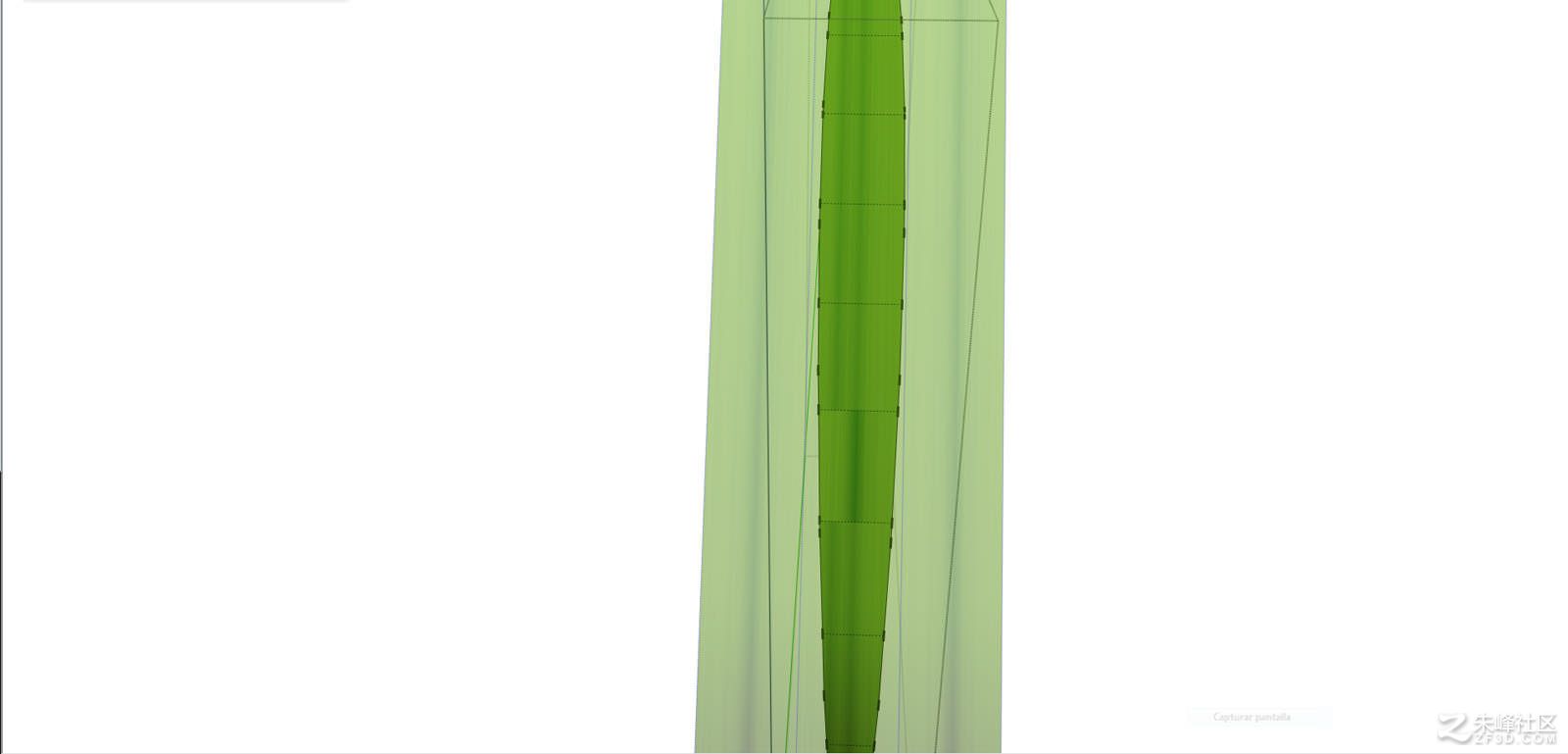

這是草葉貼好圖還沒有做凹痕建模之前看上去的樣子。

在草葉正中間畫一條線，這樣一來……

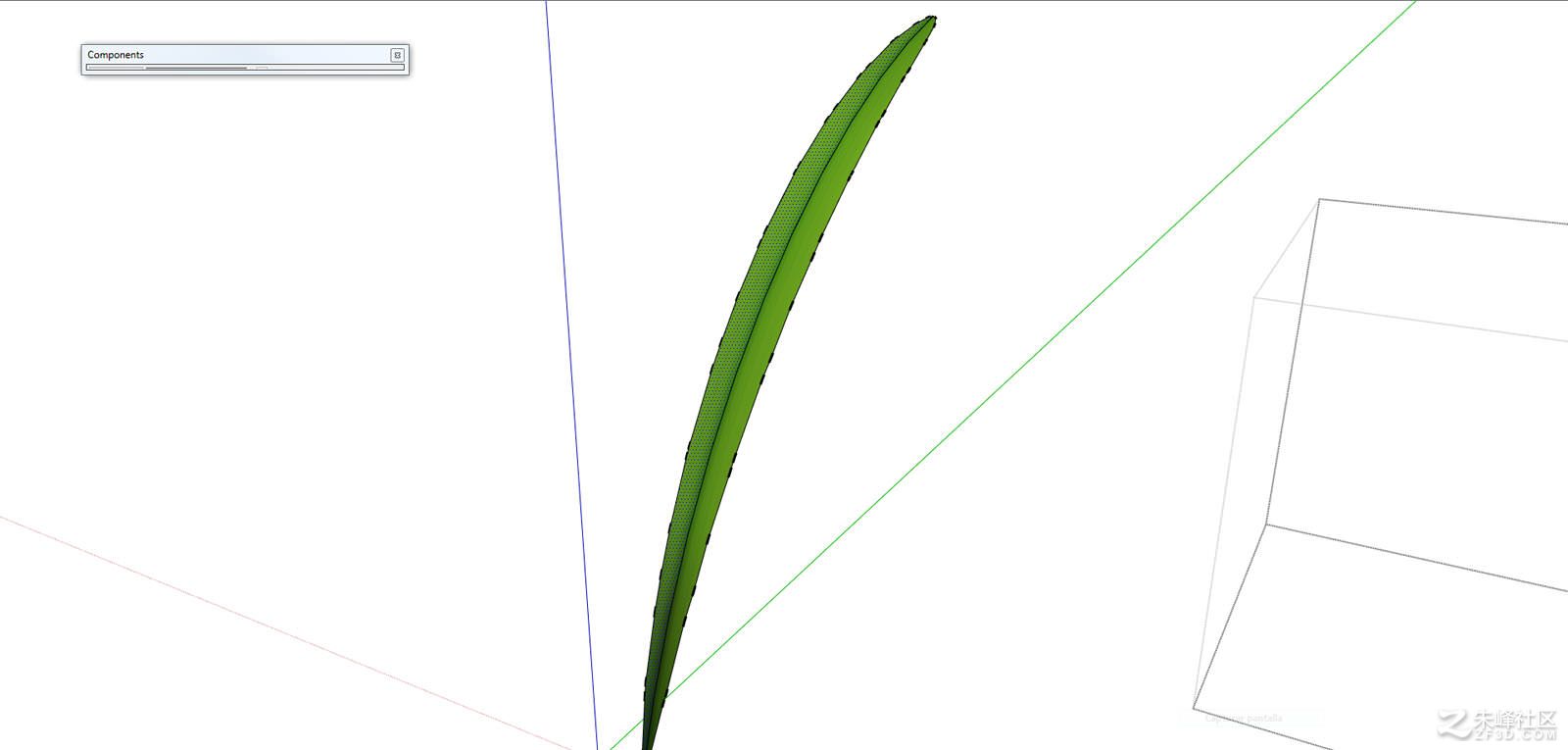

你在這根線上施加縮放命令，就可以做出凹痕，并且保證模型是連續的。

隨機散布及導出到VRMesh

草葉散布我用到了Tak2hata做的Make Fur插件，你可用它做草地，或者任何的東西，使用豐富的參數把物體隨機散布到特定的表面。

這個視頻展示了這個插件的功能，看過它以后我們?cè)倮^續。

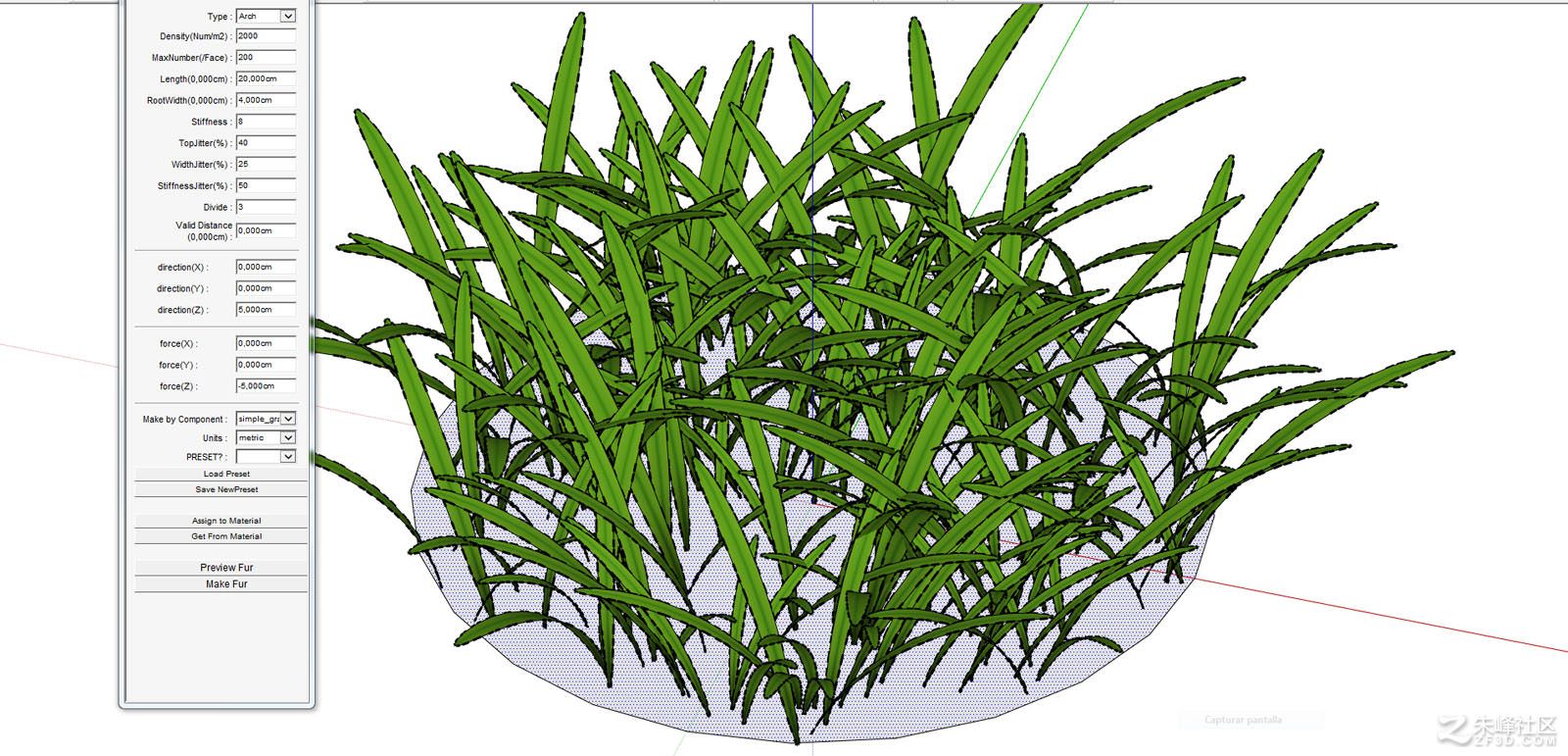

這就是我用Make Fur插件制作的草叢。

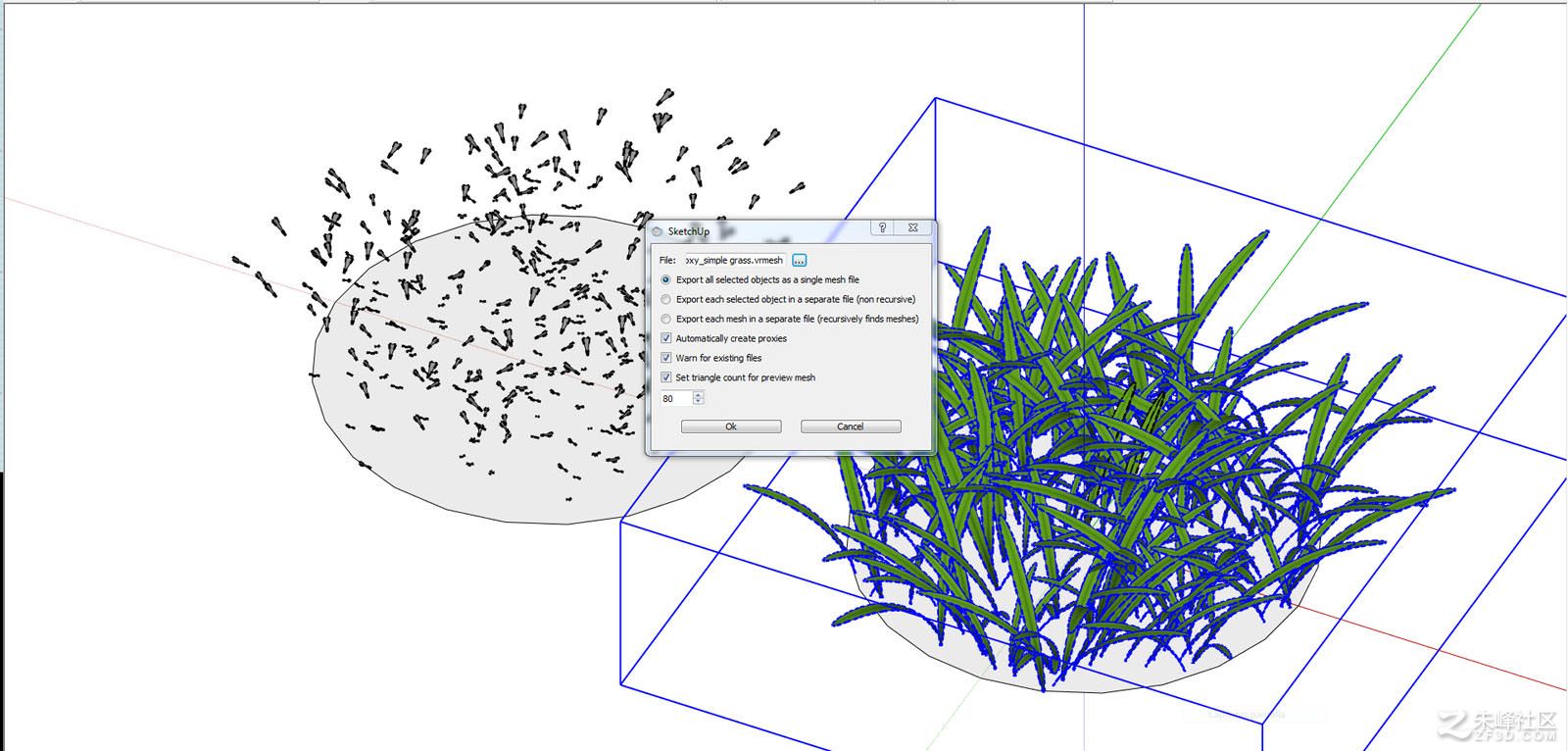

接下來就是把它轉化成Vray代理物體。點擊Vray工具欄的“導出Vray代理物體”，選擇一個存放位置。

用代理物體取代原版物體，同時控制一下模型的面數。這一步不是很關鍵，因?yàn)槲覀冞�要進一步簡化之。

用簡單物件替換Vray代理模型

我用很簡單的辦法來處理SketchUp中的代理物體。我們甚至都不需要在導出的時候選擇限定面數，我們僅僅需要那個表示模型外邊界的圓環就夠了�？紤]到代理物體的總數，這一招會大大減少視口中的模型數量。

我選中那些小三角面并把它們隱藏，底面的圓面也隱藏掉，最后只剩下一個圓環。

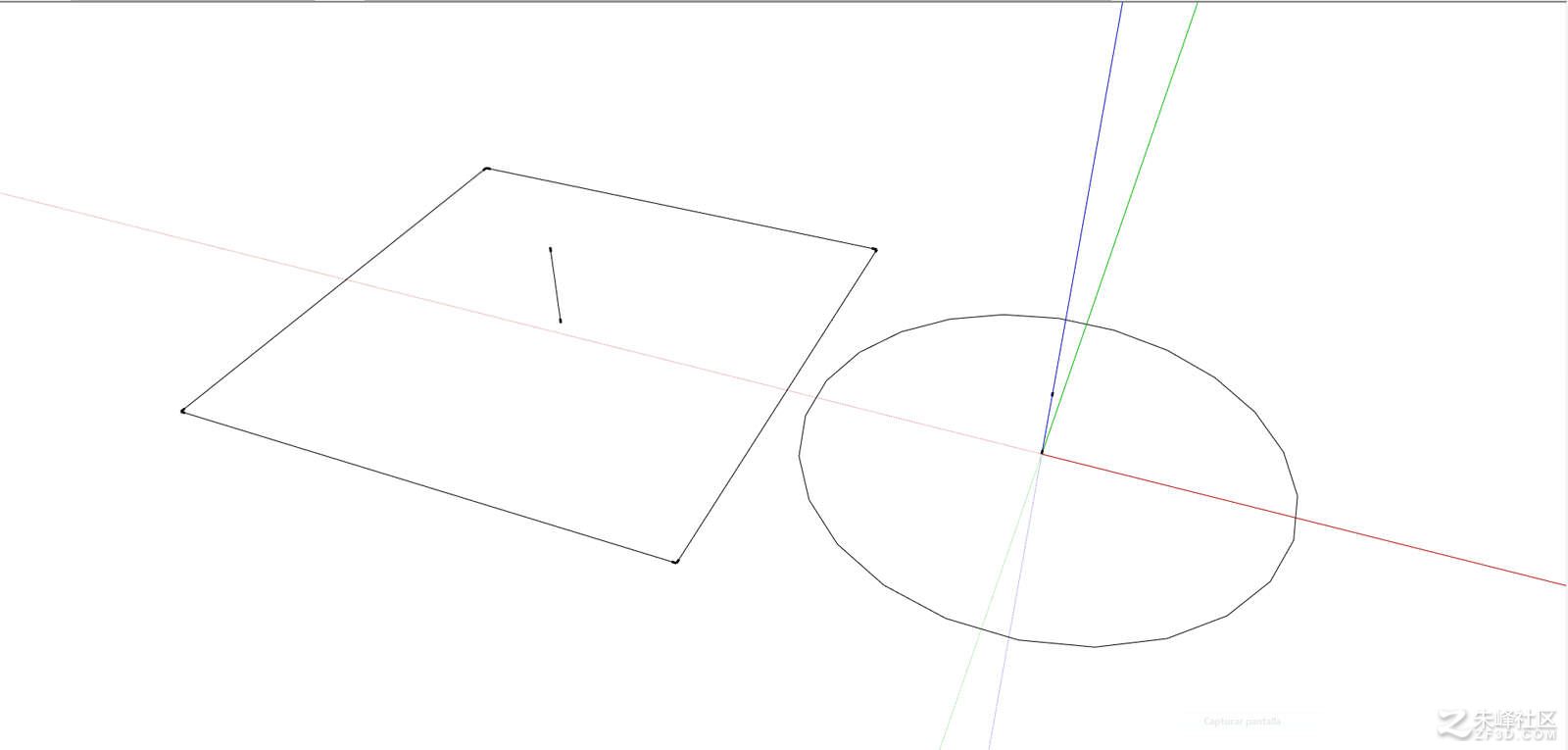

任何能代表原模型的簡單形體都可以，這個案例里我做了兩種。我還在中間畫了一條向上的線段，來表示正方向，免得散布的時候不小心弄反了。

測試渲染及草坪制作

我做了一個快速的測試渲染，看看代理物體是不是生效了。

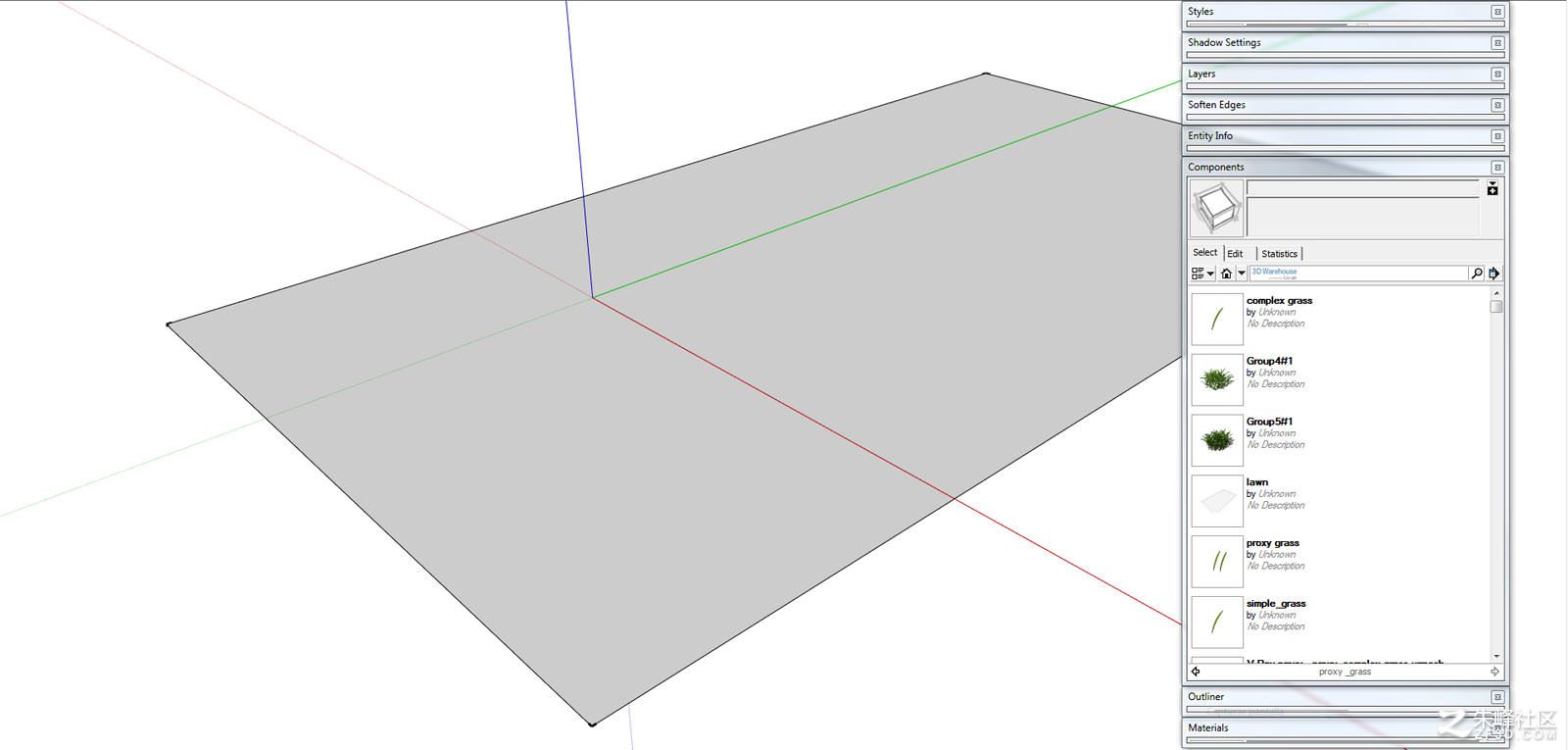

接下來，為了制作草坪，我建立了一個平面，在上面要散布草叢。

我再度使用了Make Fur插件，這次用到群體散布功能，允許你一次散布若干不同的模型。

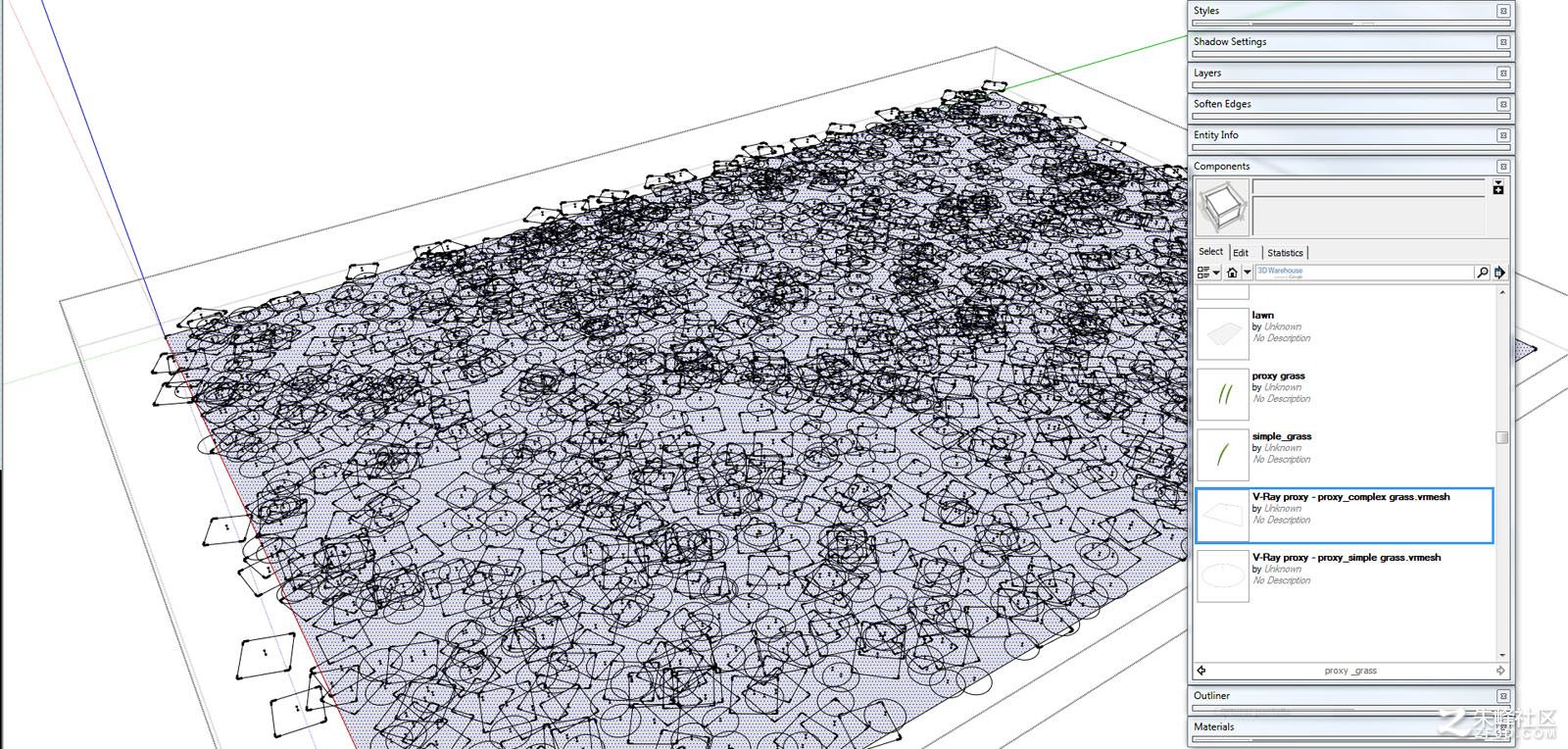

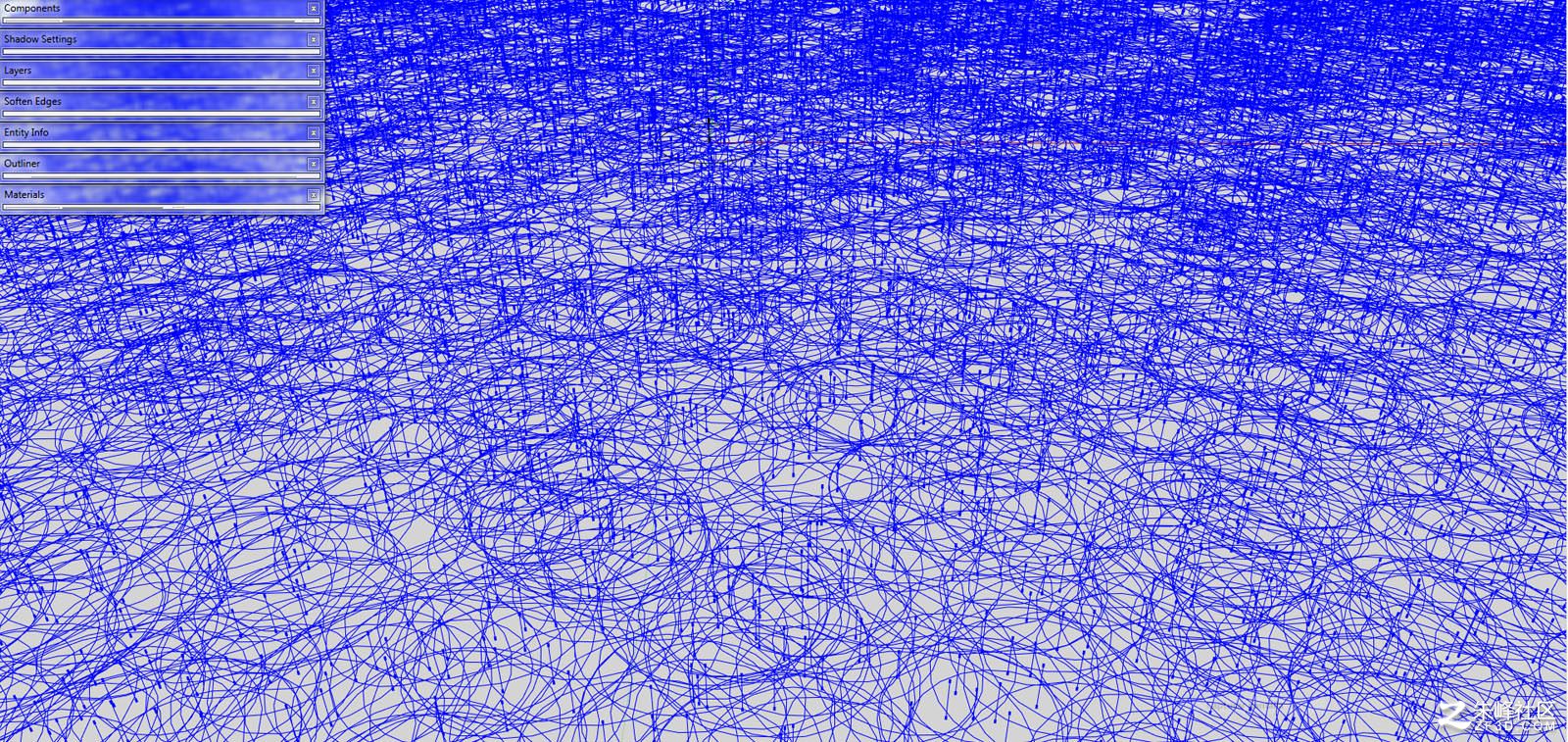

散布以后就是這樣：

特寫：

再次測試渲染：

這就是最終效果了！

不是很復雜，而且全用SketchUp完成！

David Brufau

本教程所有大尺寸插圖及Make Fur插件視頻教程已經打包，http://pan.baidu.com/share/init?shareid=3074176153&uk=2869211135 密碼：scpt

Make Fur插件for PC(198K) http://pan.baidu.com/share/init?shareid=3176331807&uk=2869211135  密碼：ndd6

Make Fur插件for Mac(215K) http://pan.baidu.com/share/init?shareid=3244592822&uk=2869211135密碼：zwmr
